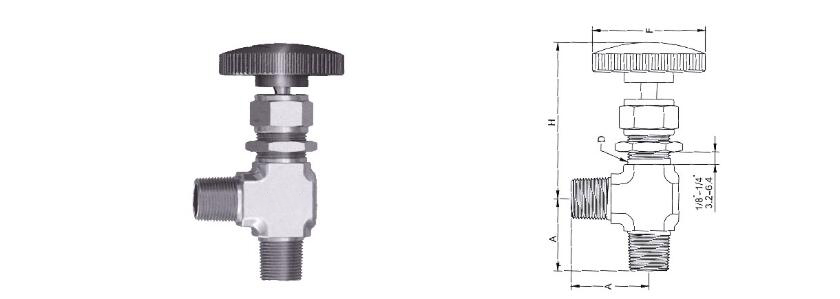

基本订货号 | 端接尺寸 | 孔径 | 流量系数 | A | B | H | F | |||||
Order information | 英寸(in) | 毫米(mm) | 英寸(in) | 毫米(mm) | 英寸(in) | 毫米(mm) | 英寸(in) | 毫米(mm) | 英寸(in) | 毫米(mm) | ||
-JZTC2-LWM-2 | NPT1/8 | 0.080 | 2.0 | 0.09 | 1.36 | 34.5 | 1.02 | 25.9 | 1.66 | 42.2 | 1.75 | 44.4 |
-JZTC2-LWM-4 | NPT1/4 | 0.125 | 3.2 | 0.21 | 1.36 | 34.5 | 1.02 | 25.9 | 1.66 | 42.2 | 1.75 | 44.4 |
-JZTC2-LWM-6 | NPT3/8 | 0.250 | 6.4 | 0.73 | 1.62 | 41.1 | 1.24 | 31.5 | 2.31 | 58.7 | 2.50 | 63.5 |
-JZTC2-LWM-8 | NPT1/2 | 0.250 | 6.4 | 0.73 | 1.72 | 43.7 | 1.56 | 39.6 | 2.31 | 58.7 | 2.50 | 63.5 |
-JZTC2-LWM-R2 | BSPT1/8 | 0.080 | 2.0 | 0.09 | 1.36 | 34.5 | 1.02 | 25.9 | 1.66 | 42.2 | 1.75 | 44.4 |
-JZTC2-LWM-R4 | BSPT1/4 | 0.125 | 3.2 | 0.21 | 1.36 | 34.5 | 1.02 | 25.9 | 1.66 | 42.2 | 1.75 | 44.4 |
-JZTC2-LWM-R6 | BSPT3/8 | 0.250 | 6.4 | 0.73 | 1.62 | 41.1 | 1.24 | 31.5 | 2.31 | 58.7 | 2.50 | 63.5 |
-JZTC2-LWM-R8 | BSPT1/2 | 0.250 | 6.4 | 0.73 | 1.72 | 43.7 | 1.56 | 39.6 | 2.31 | 58.7 | 2.50 | 63.5 |
